StandaardDIN125A
Beschrijving:
De DIN125A wasmachine is een gebruikelijke bevestigingsstuk.
De wasmachine voldoet aan DIN 125A, een Duitse industriestandaard die de afmetings- en prestatievereisten voor wasmachines specificeert.Het is geschikt voor een verscheidenheid aan mechanische en structurele toepassingen en wordt voornamelijk gebruikt om een uniforme drukverdeling tussen bouten en moeren te bieden, waardoor delen niet los raken en beschadigen.
DIN125 platte wasmachine verwijst naar de Duitse norm DIN125-1990, die de niet-hoekige platte wasmachine met productklasse A, draaddiameter 1,6 ~ 36MM en hardheidsgraad 140HV en 200HV specificeert.Deze wasmachine kan worden gebruikt in verschillende schroefdiameters van M3 tot M100Bovendien kan het ook kiezen voor verschillende oppervlaktebehandelingen, zoals Plain (Plain) of Dacromet, om extra corrosiebestendigheid te bieden.
Over het algemeen is de DIN125A-wasser een veel voorkomende bevestigingsstuk die wordt gebruikt om een gelijkmatige drukverdeling te bieden en te voorkomen dat onderdelen los raken en beschadigen.
| Materiaal | 45#/40CR |
| Grootte | M3-M100 |
| Afmaken. | Gewone/zwarte/ZINK/HDG/Dacromet/Mechanisch gegalvaniseerd |
| Hardheid | HV300/HRC35-45 |
| Markering | kan worden aangepast |
| Toepassing | Bouw/Windturbines/spoorlijn |
| Verpakking | Karton + pallet; we kunnen wasmachines verpakken naargelang uw eisen |
| Voorwaarden | FOB + Shanghai/Ningbo |
| Leveringstermijn | 30-70 dagen |
|
Grootte |
Inwendige diameter ((min) | Inwendige diameter ((max)) | Buitendeursnede (max) | Buitendeursnede ((min) |
Nominale grootte |
Dikte (maximaal) |
Dikte (min) |
|
3 |
3.2 | 3.38 | 7 | 6.64 | 0.5 | 0.55 | 0.45 |
| 3.5 | 3.7 | 3.88 | 8 | 7.64 | 0.5 | 0.55 | 0.45 |
| 4 | 4.3 | 4.48 | 9 | 8.64 | 0.8 | 0.9 |
0.7 |
| 5 | 5.3 | 5.48 | 10 | 9.64 | 1 | 1.1 | 0.9 |
| 6 | 6.4 | 6.62 | 12 | 11.57 | 1.6 | 1.8 | 1.4 |
| 7 | 7.4 | 7.62 | 14 | 13.57 | 1.6 | 1.8 | 1.4 |
| 8 | 8.4 | 8.62 | 16 | 15.57 | 1.6 | 1.8 | 1.4 |
| 10 | 10.5 | 10.77 | 20 | 19.48 | 2 | 2.2 | 1.8 |
| 12 | 13 | 13.27 | 24 | 23.48 | 2.5 | 2.7 | 2.3 |
| 14 | 15 | 15.27 | 28 | 27.48 | 2.5 | 2.7 | 2.3 |
| 16 | 17 | 17.27 | 30 | 29.48 | 3 | 3.3 | 2.7 |
| 18 | 19 | 19.33 | 34 | 33.38 | 3 | 3.3 | 2.7 |
| 20 | 21 | 21.33 | 37 | 36.38 | 3 | 3.3 | 2.7 |
| 22 | 23 | 23.33 | 39 | 38.38 | 3 | 3.3 | 2.7 |
| 24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 |
| 26 | 27 | 27.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 27 | 28 | 28.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 28 | 29 | 29.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 30 | 31 | 31.39 | 56 | 55.26 | 4 | 4.3 | 3.7 |
| 32 | 33 | 33.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
| 33 | 34 | 34.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
| 35 | 36 | 36.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
| 36 | 37 | 37.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
| 38 | 39 | 39.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 39 | 40 | 40.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 40 | 41 | 41.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 42 | 43 | 43.62 | 78 | 76.8 | 7 | 8 | 6 |
| 45 | 46 | 46.62 | 85 | 83.6 | 7 | 8 | 6 |
| 48 | 50 | 50.62 | 92 | 90.6 | 8 | 9 | 7 |
| 50 | 52 | 52.74 | 92 | 90.6 | 8 | 9 | 7 |
| 52 | 54 | 54.74 | 98 | 96.6 | 8 | 9 | 7 |
| 55 | 57 | 57.74 | 105 | 103.6 | 9 | 10 | 8 |
| 56 | 58 | 58.74 | 105 | 103.6 | 9 | 10 | 8 |
| 58 | 60 | 60.74 | 110 | 108.6 | 9 | 10 | 8 |
| 60 | 62 | 62.74 | 110 | 108.6 | 9 | 10 | 8 |
| 64 | 66 | 66.74 | 115 | 113.6 | 9 | 10 | 8 |
| 68 | 70 | 70.74 | 120 | 118.6 | 10 | 11 | 9 |
| 72 | 74 | 74.74 | 125 | 123.4 | 10 | 11 | 9 |
| 76 | 78 | 78.74 | 135 | 133.4 | 10 | 11 | 9 |
| 80 | 82 | 82.87 | 140 | 138.4 | 12 | 13.2 | 10.8 |
| 85 | 87 | 87.87 | 145 | 143.4 | 12 | 13.2 | 10.8 |
| 90 | 93 | 93.87 | 160 | 158.4 | 12 | 13.2 | 10.8 |
| 95 | 98 | 98.87 | 165 | 163.4 | 12 | 13.2 | 10.8 |

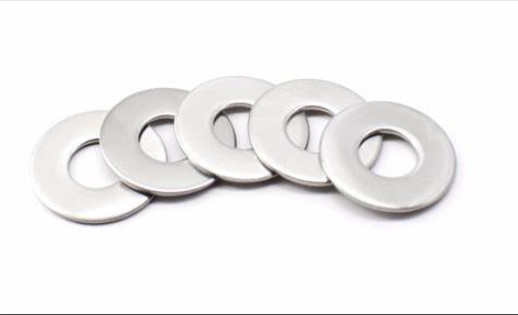

Productenfoto's voor platte wasmachines
